Радиовызов увеличенной дальности Hostcall-CMP BR

Радиосистема вызова персонала Hostcall-CMP BR работает по протоколу LoRa.

По сравнению с системой вызова Hostcall-CMP WL, использующей радиоконтроллеры MP-211W2 и радиокнопки вызова MP-412W1, MP-413W1, а также радиокнопку присутствия/сброса вызова MP-414W1, радиосистема вызова Hostcall-CMP BR имеет увеличенный радиус действия.

Радиосигнал по протоколу LoRa лучше проникает через препятствия и одновременно обеспечивает защиту от внешних помех, что позволило архитектуру системы вызова персонала изменить. Теперь принимать вызов от радиокнопок можно прямо на посту медсестры на специализированный радиоприемник MP-831W4. Приёмник позволяет контролировать вызов из 32 палат, оборудованных цифровыми радиокнопками вызова.

Радиоприемник MP-831W4 обслуживает 32 палаты с цифровыми радиокнопками вызова (в каждой палате до 5 пациентов) и обеспечивает:
• прием сигналов от:
- цифровых радиокнопок вызова MP-411W2, MP-413W2, MP-413W13 и MP-413W14;
- от радиокнопок сброса вызова MP-414W2;
- от радиокнопок вызова врача MP-414W3;
• обмен данными с пультом медсестры по линии интерфейса RS-485 или LAN;
• индикацию поступивших вызовов на сигнальных лампах MP-611W4;
• передачу данных на сервер статистики по локальной сети.

Модельный ряд радиокнопок вызова, устанавливаемых в палатах

Влагозащищенная радиокнопка вызова MP-411W2

предназначена для вызова персонала из помещения санузла. Служит для подачи вызова по радиоканалу на радиоприемники MP-821W4, MP-831W4. и радиоконтроллер MP-211W4

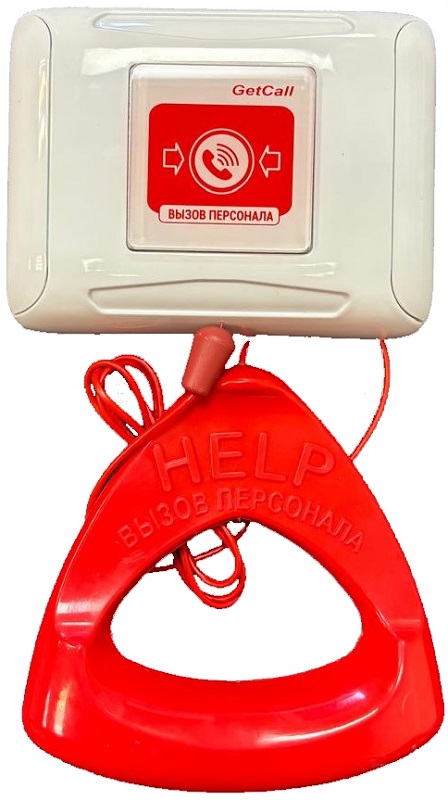

Влагозащищенная радиокнопка вызова со шнуром MP-413W2

предназначена для вызова персонала из помещения санузла. Служит для подачи вызова по радиоканалу на радиоприемники MP-821W4, MP-831W4. и радиоконтроллер MP-211W4

Радиокнопка присутствия/сброса  MP-414W2

служит для подачи вызова по радиоканалу на радиоприемники MP-821W4, MP-831W4. и радиоконтроллер MP-211W4.

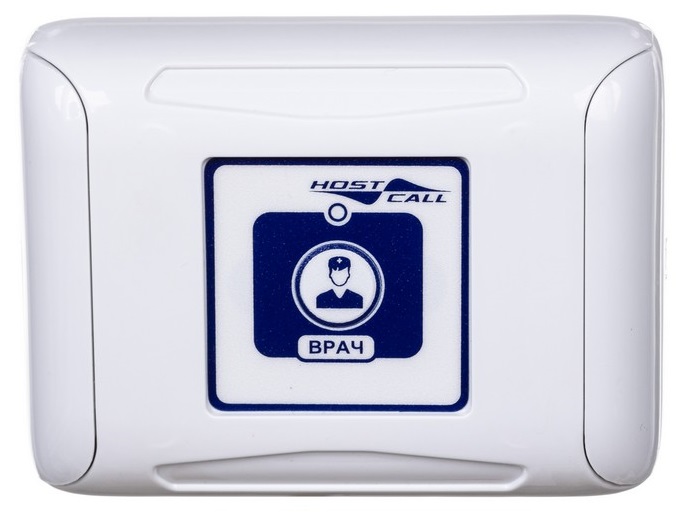

Радиокнопка вызова врача MP-414W3

служит для подачи вызова по радиоканалу на радиоприемники MP-821W4, MP-831W4. и радиоконтроллер MP-211W4

Архитектура радиосистемы вызова Hostcall-CMP BR

при использовании в качестве пульта медсестры базового радиоприёмника MP-831W4

       Если отделение имеет большую протяженность, для приёма сигналов от цифровых радиокнопок вызова используется радиоконтроллер MP-211W4, а структура системы радиовызова Hostcall-CMP BR строится по типу Hostcall-CMP WL. Радиоконтроллер MP-211W4, совмещен с коридорной лампой и устанавливается непосредственно над дверью палаты, а сигнал на пост медсестры и в ординаторскую транслируется по шине RS-485.

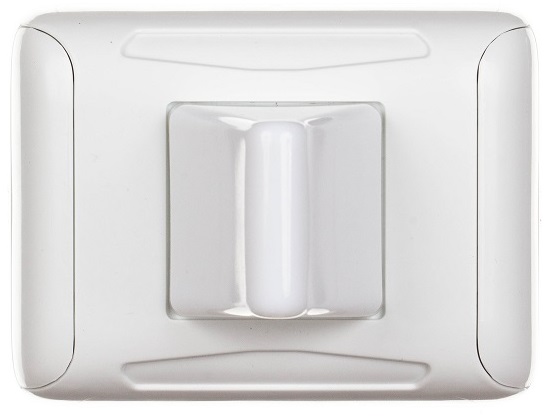

Радиоконтроллер со встроенной лампой (радиоконтроллер) MP-211W4

• прием сигналов от цифровых радиокнопок вызова в палате MP-411W2 и MP-413W2, радиокнопки сброса вызова MP-414W2 и радиокнопки вызова врача MP-414W3;
• управление включением встроенной в него 3-х цветной лампы и звуковым извещателем;
• управление свечением дополнительной сигнальной лампы MP-611W2;
• передачу информации о поступивших вызовах по линии интерфейса RS-485.

Архитектура радиосистемы вызова Hostcall-CMP BR

при использовании в качестве радиоприёмников MP-211W4
